基于总辐射-散射辐射观测日照的原理方法，采用快速响应的光电探头实现对日照的连续观测，输出RS-485数字信号。根据经纬度计算太阳高度角进而修正直接辐射，避免机械转动。能够监控主板电压和主板温度，并根据主板温度自动控制1W或者10W加热。
该表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W／m2时和日照时数记录仪连接，也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。
日照时数定义：
太阳直接辐照度达到或超过120W/m2时间段的总和，以小时为单位，取一位小数。日照时数也称实照时数。 日照传感器主要有：直接辐射表、双金属片日照传感器与旋转式日照传感器三种。
工作原理

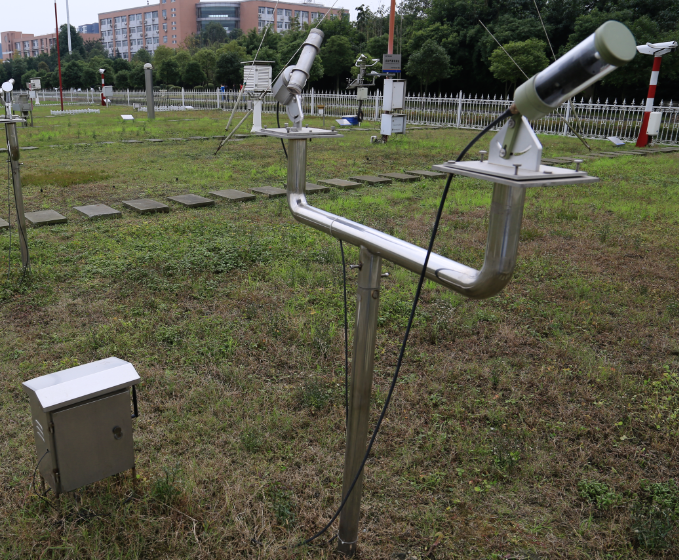

该表构造如图示，主要由光筒和自动跟踪装置组成。光筒内部由光栏、内筒、热电堆(感应面)、干燥剂筒等组成。感应部件是采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐照度成正比。自动跟踪装置是由底板、纬度架、电机等组成。电机是动力源，用户可根据要求选择直流电机或交流电机作为动力源。
直接辐射表参数
| 灵敏度
|
7～14μV／W．M-2
|
内阻
|
约100Ω
|
跟踪精度
|
24小时小于±1°
|
| 稳定性
|
±1％
|
温度特性
|
±1％(-20℃～+40℃)
|
重量
|
±1％(-20℃～+40℃)
|
| 电源电压
|
DC 12V±l5％ AC 220V±l0％
|
测试精度
|
TBS-2-2直接辐射表±2％
TBS-2-B标准直辐射表±l％
|
信号输出
|
0～20mV
|
日照计参数
| 测量范围
|
0～24小时
|
精度
|
小于±0.1小时
|
分辨率
|
0.1小时
|
|
